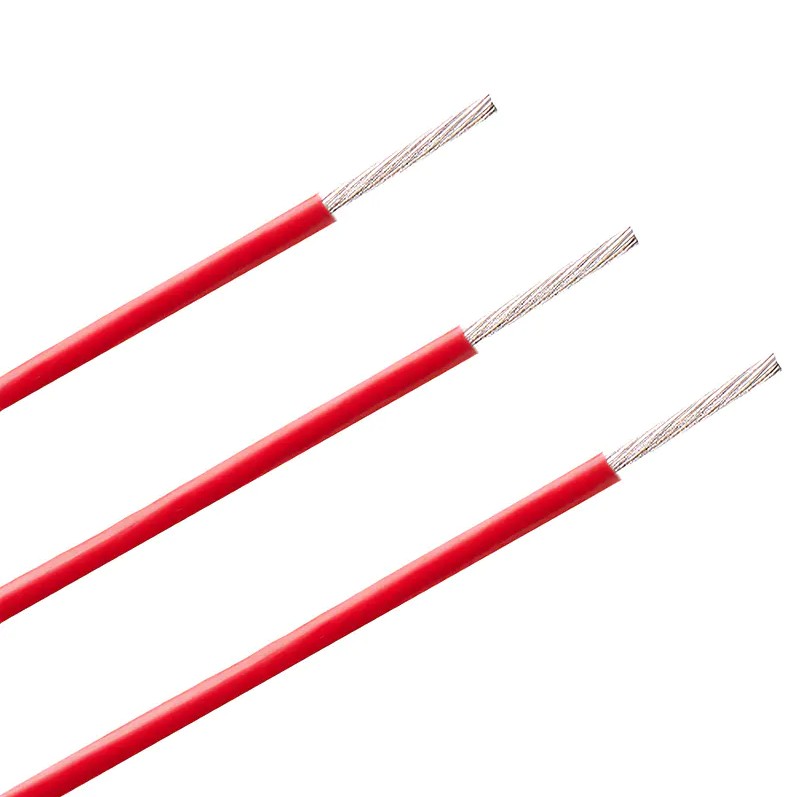

Что такое тефлоновая проволока? Руководство по выбору фторопластового кабеля

В сложных условиях с температурным диапазоном от От -65°С до 260°С , Тефлоновая проволока (провод с фторопластовой изоляцией) стал основным опорным материалом для аэрокосмической отрасли, транспортных средств на новых источниках энергии, медицинского оборудования и производства полупроводников благодаря своей выдающейся химической инертности и диэлектрическим характеристикам. По сравнению с проводами с изоляцией из ПВХ или сшитого полиэтилена, тефлоновая изоляция обеспечивает более высокие номинальные напряжения при меньшей толщине стенок, что позволяет оборудованию достичь как высокой надежности, так и преимуществ по легкому весу в ограниченном пространстве.

Три основные системы материалов тефлоновой проволоки

Тефлон – это не единый материал, а включает в себя три фторопласта: ПТФЭ, ФЭП и ПФА. Каждый из них отличается температурным диапазоном, методом обработки и механическими свойствами, и неправильный выбор напрямую повлияет на срок службы и безопасность оборудования.

Проволока из ПТФЭ (политетрафторэтилена)

ПТФЭ предлагает самые выдающиеся температурные характеристики среди фторопластов, обеспечивая постоянную рабочую температуру 260°С . Из-за чрезвычайно высокой вязкости расплава его нельзя перерабатывать методом традиционной экструзии, вместо этого его производят методом намотка ленты и спекание . Этот процесс обеспечивает ПТФЭ провод чрезвычайно низкую деформацию холодного течения и почти нулевое поглощение влаги, что делает его идеальным для сценариев стационарной проводки, подвергающихся воздействию высокотемпературного пара или химических сред в течение длительного времени.

Проволока FEP (фторированный этиленпропилен)

ФЭП можно перерабатывать методом экструзии расплава при постоянной рабочей температуре 200°С . Сохраняя химическую стабильность, сравнимую с ПТФЭ, он обеспечивает более высокую диэлектрическую прочность и лучшую экономическую эффективность, что делает его наиболее широко используемым типом тефлоновой проволоки для сенсорных кабелей, линий управления и промышленных кабелей на большие расстояния.

PFA (Перфторалкокси) Проволока

PFA объединяет 260°С temperature resistance ПТФЭ с технологичностью экструзии ФЭП, демонстрируя при этом превосходная механическая прочность и более длительный срок службы при высоких температурах. Эта характеристика делает его предпочтительным выбором для подключения движущихся частей оборудования для производства полупроводников.

Технология покрытия проводников определяет надежность при высоких температурах

Тефлоновые изоляционные материалы требуют высокотемпературной обработки, во время которой оголенные медные проводники очень чувствительны к окислению, что приводит к ухудшению проводимости или даже к выходу из строя контактов. Таким образом, выбор покрытия проводника напрямую связан с типом изоляционного материала и является решающим фактором в обеспечении долгосрочной стабильной работы тефлонового провода.

• Посеребренная медь (SPC): Значительно улучшает проводимость и эффективно предотвращает окисление ниже 200°С ; стандартная конфигурация для высокочастотных кабелей FEP.
• Никелированная медь (NPC): Слой никеля образует надежный тепловой барьер и является необходимым выбором для проводов из PFA и PTFE, работающих при 260°С .
• Луженая медь: Ниже представлено экономически эффективное решение для ФЭП провод в непрерывном режиме работы. 150°С .

Процессы скрутки проводников должны строго соответствовать стандартам ASTM и UL, чтобы обеспечить максимальную гибкость и предотвратить проникновение химических сред или влаги вдоль жилы проводника.

Применимость тефлоновой проволоки в четырех важнейших отраслях промышленности

Тефлоновая проволока — это не кабель общего назначения, а специализированное решение для экстремальных условий. Следующие четыре сектора имеют наибольшую зависимость от него и предъявляют наиболее жесткие требования к производительности.

Транспортные средства на новой энергии и аккумуляторные системы

В электромобилях система управления аккумулятором (BMS) и внутренняя среда моторного отсека часто превышают 150°С , при воздействии агрессивных сред, таких как масло, тормозная жидкость и электролит. Маслостойкость, топливная стойкость и широкий температурный диапазон тефлоновой проволоки позволяют ей соответствовать проектным требованиям к сроку службы транспортных средств. более 20 лет .

Медицинское и лабораторное оборудование

Тефлоновый материал биосовместим и выдерживает многократные циклы стерилизации в автоклаве. Во внутренней проводке хирургических инструментов, диагностического оборудования и лабораторных анализаторов тефлоновая проволока сохраняет целостность изоляции после многократной стерилизации, предотвращая простои оборудования или угрозы безопасности, вызванные повреждением изоляции.

Аэрокосмическая и высокочастотная связь

Аэрокосмическое оборудование чрезвычайно чувствительно к весу. Сверхвысокая диэлектрическая прочность тефлона позволяет уменьшить толщину изоляции до от 1/3 до 1/2 чем из традиционных материалов, что значительно снижает вес жгута при эквивалентном номинальном напряжении. Между тем, его низкая диэлектрическая проницаемость и низкий коэффициент потерь делают его идеальным изоляционным материалом для кабелей радиочастотной (РЧ) связи.

Оборудование для производства полупроводников

Внутренняя проводка роботизированных манипуляторов, нагревательных платформ и вакуумных камер в оборудовании для обработки полупроводниковых пластин требует, чтобы кабели выдерживали миллионы циклов гибкости при температурах от 200°С and 260°C . Проволока PFA, обладающая высокой термостойкостью и износостойкостью, стала стандартной конфигурацией для перемещения проводов в этой области.

Как правильно выбрать тефлоновую проволоку для вашего проекта

Выбор тефлоновой проволоки требует всесторонней оценки по четырем параметрам: температура, химическая среда, частота механического движения и электрические характеристики. Следующая схема принятия решений помогает инженерам быстро сузить выбор:

1. Если рабочая температура ≤ 200°C при частом изгибании, приоритет отдается FEP Wire ;
2. Если рабочая температура ≤ 260°C со статической или низкочастотной подвижной проводкой, выберите PTFE Wire ;
3. Если рабочая температура ≤ 260°C с высокочастотными движущимися частями, выберите Проволока ПФА ;
4. Если кабели требуют длительного погружения в химические жидкости, исключите конструкции, обернутые тефлоновой лентой, и отдайте предпочтение экструдированным типам из FEP или PFA.

Кроме того, вся тефлоновая проволока демонстрирует чрезвычайно низкую скорость газовыделения в номинальном диапазоне температур; Разложение материала и выделение газовых примесей происходят только тогда, когда температура превышает 400°С . Таким образом, при нормальных условиях эксплуатации Teflon Wire не вызывает опасений относительно летучих загрязнений.

Хранение и долгосрочная надежность Тефлоновая проволока

Сам тефлоновый материал не окисляется, не становится хрупким и не разрушается под воздействием ультрафиолета, обеспечивая практически неограниченный срок хранения в стандартных складских условиях. Измеренные данные показывают, что при правильном хранении тефлоновая проволока сохраняет полные электрические и механические характеристики после от 30 до 50 лет . Эта характеристика значительно снижает нагрузку на оборачиваемость запасов запасных частей, особенно в отраслях с длительными циклами технического обслуживания, таких как аэрокосмическая и атомная энергетика.
