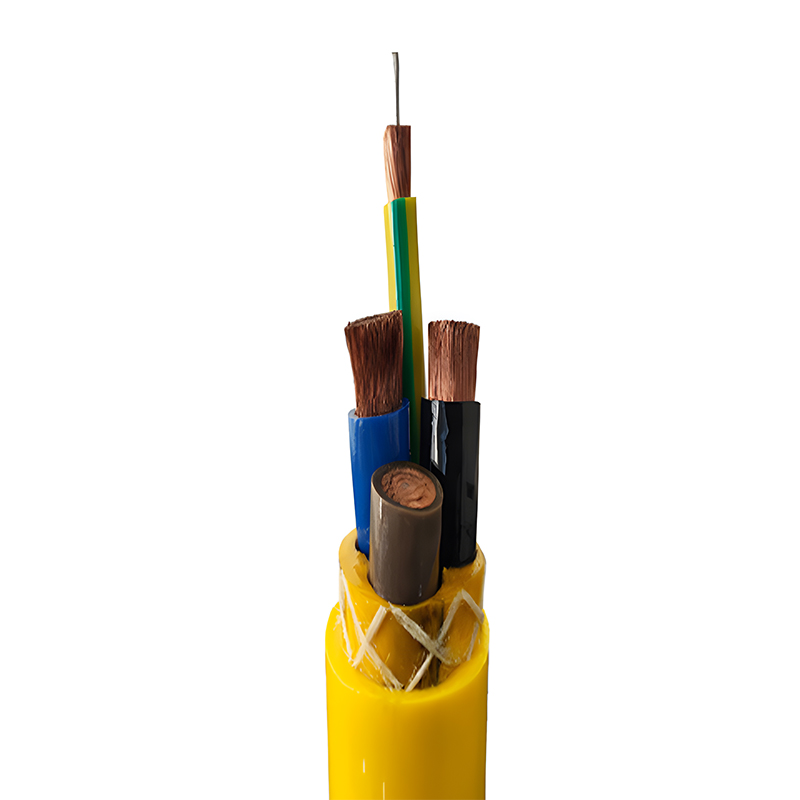

Кабель управления лебедкой
  • Таблица параметров проводов и тросов для лебедок:

    Модель

    Технические характеристики

    (Количество ядер x площадь поперечного сечения)

    Номинальное напряжение

    Проводниковые материалытяжело-дутиловые

    Изоляционный материал

    Оболочка материя

    Номинальная площадь поперечного сечения (мм²)

    Номинальный ток (А) (температура окружающей среды 30°С)

    Минимальный радиус изгиба (умноженный на наружный диаметр)

    Диапазон рабочих температур

    Цвет сердечника провода

    Применимые сценарии

    Соответствие стандартам

    YC (прочный резиновый рукав)

    3×1,5 1×1,0

    450/750В

    Медь (Т)

    Натуральный стирол-бутадиеновый каучук (SBR)

    Неопрен (CR)

    1,5/1,0

    18(1,5 мм²)/12(1,0 мм²)

    6D (D — наружный диаметр кабеля)

    -40℃~ 60℃

    Желтый, зеленый, коричневый, синий

    Стационарная установка или легкая мобильная лебедка

    GB/Т 5013.4-2008

    YC

    3×2,5 1×1,5

    450/750В

    Медь (Т)

    Натуральный стирол-бутадиеновый каучук (SBR)

    Неопрен (CR)

    2,5/1,5

    25(2,5 мм²)/18(1,5 мм²)

    6D

    -40℃~ 60℃

    Желтый, зеленый, коричневый, синий

    Лебедки среднего размера (например, небольшие башенные краны)

    GB/Т 5013.4-2008

    YC

    3×4 1×2,5

    450/750В

    Медь (Т)

    Натуральный стирол-бутадиеновый каучук (SBR)

    Неопрен (CR)

    4/2,5

    32(4мм²)/25(2,5мм²)

    6D

    -40℃~ 60℃

    Желтый, зеленый, коричневый, синий

    Мобильные лебедки среднего размера (например, подъемные платформы)

    GB/Т 5013.4-2008

    YC

    3×6 1×4

    450/750В

    Медь (Т)

    Натуральный стирол-бутадиеновый каучук (SBR)

    Неопрен (CR)

    6/4

    40(6мм²)/32(4мм²)

    6D

    -40℃~ 60℃

    Желтый, зеленый, коричневый, синий

    Тяжелые лебедки (например, портовые краны)

    GB/Т 5013.4-2008

    YC

    3×10 1×6

    450/750В

    Медь (Т)

    Натуральный стирол-бутадиеновый каучук (SBR)

    Неопрен (CR)

    10/6

    60(10мм²)/45(6мм²)

    -40℃~ 60℃

    Желтый, зеленый, коричневый, синий

    Сверхтяжелые лебедки (например, шахтные подъемные)

    GB/Т 5013.4-2008

    YCW (outdoor heavy duty)

    3×16 1×10

    450/750В

    Медь (Т)

    Этиленпропиленовый каучук (ЭПР)

    Неопрен (CR) UV protection agent

    16/10

    80(16мм²)/60(10мм²)

    -40℃~ 70℃

    Желтый, зеленый, коричневый, синий

    Наружные лебедки открытого типа (например, на строительных площадках)

    JB/T 8735.1-2016 (Наружный тип)

    YZ (средний резиновый рукав)

    3×2,5 1×1,5

    300/500В

    Медь (Т)

    Натуральный стирол-бутадиеновый каучук (SBR)

    Неопрен (CR)

    2,5/1,5

    25(2,5 мм²)/18(1,5 мм²)

    6D

    -40℃~ 60℃

    Желтый, зеленый, коричневый, синий

    Мобильная лебедка для легких грузов (например, для небольших грузов)

    GB/Т 5013.4-2008

    YH (кабель сварочного аппарата)

    3×6 1×3 (многожильный тонкий медный провод)

    600/1000В

    Медь (Т)

    Поливинилхлорид (ПВХ)

    Поливинилхлорид (ПВХ)

    6/3

    45(6мм²)/25(3мм²)

    10D

    -50℃~ 70℃

    Желтый, зеленый, коричневый, синий (multi-strand soft wire)

    Требуется очень гибкая лебедка (например, для точного подъема)

    GB/Т 5013.6-2008

    Классификация моделей тросов лебедок:

    Классификация

    Параметры

    Силовые кабели (например, ZC-YJV)

    Кабели управления (например, ZC-KVVP)

    Специальные кабели (например, кабели преобразования частоты)

    Структура проводника

    Материал

    Медь без кислорода (чистота ≥99,99%)

    Многожильная тонкая медная проволока (класс 5)

    Высокочистая бескислородная медь (оптимизированная для защиты от помех)

    Площадь поперечного сечения (мм²)

    4-35 (выбрать по мощности)

    1.5-4 (Передача сигнала)

    3 3 или 4 4 (симметричная структура)

    Изоляционный слой

    Материал

    Сшитый полиэтилен (XLPE)

    Поливинилхлорид (ПВХ)

    Фторопласт (F46/PUR)

    Номинальное напряжение

    450/750В

    300/500В

    600/1000В

    Слой оболочки

    Материал

    Износостойкая резина (NBR/PUR)

    огнестойкий ПВХ

    Оплетка из стальной проволоки фторопластовая (устойчива к растяжению и кручению)

    Механические свойства

    Прочность на растяжение (МПа)

    ≥20

    ≥15

    ≥30 (включая слой кевлара)

    Радиус изгиба (подвижный)

    10-кратный диаметр кабеля

    8-кратный диаметр кабеля

    6-кратный диаметр кабеля (динамическое рабочее состояние)

    Электрические параметры

    Сопротивление изоляции (20℃)

    ≥20 МОм·км

    ≥10 МОм·км

    ≥50 МОм·км

    Испытательное напряжение (50 Гц)

    2500В (5 минут)

    1500В (5 минут)

    3000В (5 минут)

    Экологическая адаптивность

    Диапазон рабочих температур

    -40℃~ 80℃

    -30℃~ 70℃

    -50℃~ 105℃(Тип, устойчивый к высоким температурам)

    Химическая стойкость

    Маслостойкий (EN60811-404), устойчивый к ультрафиолетовому излучению

    Огнестойкий (IEC60332-1-2)

    Устойчив к кислотам и щелочам (специально для слабокислой среды)

    Сценарий приложения

    Передача мощности

    Источник питания главного двигателя (трехфазный 400 В)

    Управляющий сигнал (ПЛК/инвертор)

    Высокочастотный частотно-регулируемый привод, защита от помех на больших расстояниях

    Типичные характеристики

    Пример силового кабеля

    ZC-YJV 3×16 1×10

    ЗК-КВВП 4×1,5

    ZC-BPYJVP 3×16 3×6

    Цвет оболочки

    Черный (мощность), серый (управление)

    Черный (многоядерный), серый (экранированный)

    Черный (полный щит)
